С чего начать изучение электроники?

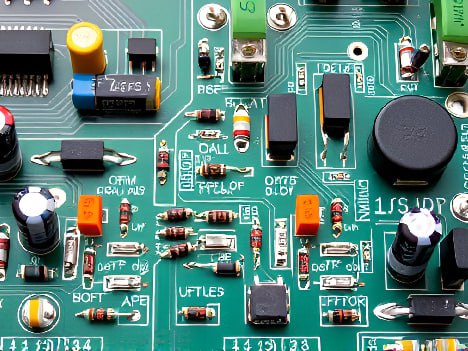

Прежде чем начинать собирать схемы, важно разобраться в базовых электронных компонентах. Они являются строительными блоками любой электронной системы. Рассмотрим основные элементы, их свойства и применение.

Резисторы

Резистор — это один из основных элементов электрических цепей, предназначенный для ограничения силы тока, проходящего через него. Он работает на принципе сопротивления, препятствуя движению электрического заряда.

Основные характеристики резисторов

1. Сопротивление (Ом, Ω) – основной параметр резистора, показывающий, насколько сильно он ограничивает ток. Чем больше сопротивление, тем меньше ток проходит через цепь.
2. Мощность (Вт, W) – максимальная мощность, которую резистор может рассеять в виде тепла, не перегреваясь и не выходя из строя.
3. Допуск (точность, %) – показывает возможное отклонение реального сопротивления от номинального значения.

Резистор снижает напряжение и ограничивает ток в цепи согласно закону Ома:

I = U / R,

где I — ток (А), U — напряжение (В), R — сопротивление (Ω).

Виды резисторов

• Постоянные – имеют фиксированное значение сопротивления.
• Переменные – позволяют изменять сопротивление вручную (например, в регуляторах громкости).
• Подстроечные – используются для точной настройки цепи.

Применение резисторов

Резисторы используются в электронике для множества задач: регулировка напряжения, ограничение тока для светодиодов (чтобы не перегорели), защита компонентов от перегрузки, деление напряжения (например, в датчиках) и даже в качестве нагревательных элементов в некоторых приборах.

Пример: если у вас есть светодиод, работающий при 2 В и 20 мА, а питание 5 В, то для защиты светодиода нужен резистор:

R = (5 В - 2 В) / 0.0 А = 150 Ом.

Этот небольшой, но крайне важный компонент лежит в основе любой электрической схемы, поэтому его изучение — первый шаг в освоении электроники.

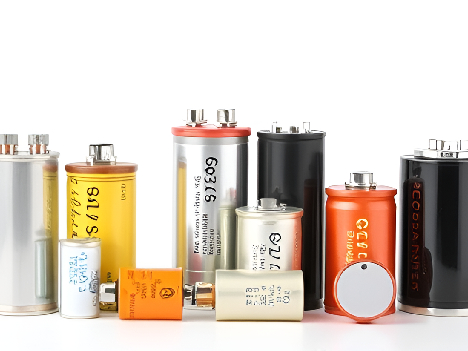

Конденсаторы

Конденсатор — это один из основных компонентов электроники, предназначенный для накопления и высвобождения зарядного устройства. Он состоит из двух проводников (обкладок), разделенных диэлектриком (изолирующим материлом, который плохо проводит электрический ток).

Основные характеристики конденсаторов

1. Ёмкость (Фарады, Ф, чаще мкФ, нФ, пФ) – показывает, сколько разряда заряда удастся накопить конденсатор при определённом напряжении.
2. Рабочее напряжение (В, В) – максимальное напряжение, при котором конденсатор может безопасно работать.
3. Полярность – электролитические конденсаторы имеют «+» и «-», а неполярные можно подключить любой датчик.

Пример: конденсатор 1000 мкФ в блоке питания сглаживает пульсации после выпрямителя, обеспечивая более стабильное напряжение.

Виды конденсаторов

• Керамические – компактные, используются для хранения и хранения сигналов.
• Электролитические – имеют большую ёмкость, применяются в схемах питания.
• Танталовые – обладают высокой стабильностью и надежностью.
• Плёночные – используются в аудиотехнике и фильтрах.

Применение конденсаторов

• Фильтрация напряжения в блоках питания.
• Сглаживание пульсаций после выпрямления переменного тока.
• Накопление и передача энергии (например, в камерах вспышек).
• Разделение сигналов в аудиосистемах.

Диоды

Диод — это полупроводниковый элемент, пропускающий рабочий ток только в одном направлении. Он выполняет роль своеобразного «электрического клапана», предотвращающего обратное течение тока и защищающего электронные схемы от перегрузок.

Устройство и принцип работы

Диод состоит из двух полупроводниковых регионов: p-области (с избытком дырок) и n-области (с избытком электронов). Между ними осуществляется pn‑переход, который блокирует прохождение тока в одном направлении и позволяет ему течь в другом при подаче постоянного напряжения.

Основные характеристики

1. Прямое напряжение (В, В) – минимальное напряжение, при котором диод подает ток.
2. Максимальный прямой ток (А, А) – наибольший ток, который диод может выдержать без повреждений.
3. Обратное напряжение (В, V) – напряжение, при котором диод перестаёт пропускать ток в обратном направлении.

Пример: в схеме питания диод 1N4007 защищает схему от неправильного подключения полярности.

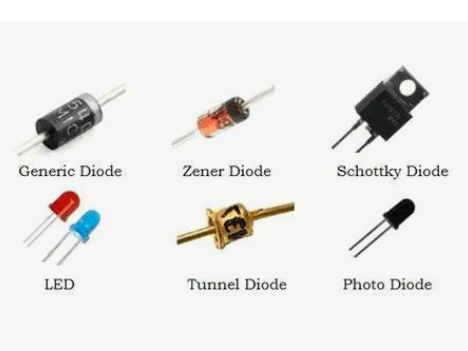

Виды диодов

• Выпрямительные – преобразуют переменный ток в постоянный.
• Светодиоды (LED) – излучают свет при определении тока.
• Зенеровские – стабилизируют напряжение в цепи.
• Шоттки – обеспечивают низкое падение напряжения, используемые в высокочастотных схемах.

Применение диодов

• Выпрямление переменного тока (в блоках питания).
• Защита от переполюсовки (в аккумуляторных схемах).
• Генерация и модуляция сигналов (в радиотехнике).
• Освещение и индикаторы (светодиоды в приборах).

Диоды — это одни из самых важных компонентов в электронике, которые можно подключить везде: от зарядных устройств до сложной радиосистемы.

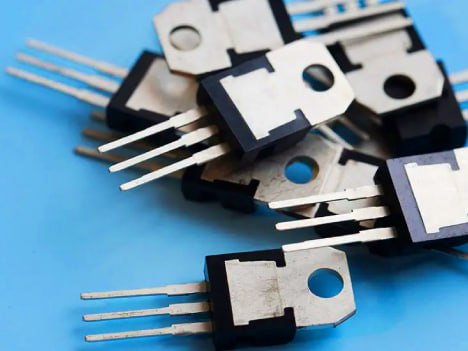

Транзисторы

Транзистор — это полупроводниковый прибор, предназначенный для усиления, переключения и формирования электрических сигналов. Он является основным элементом современной электроники и используется во всех электронных устройствах — от простых схем до мощных компьютеров.

Устройство и принцип работы

Транзистор состоит из трех слоев полупроводникового материала, образующих два контакта pn. В зависимости от структуры существуют два типа транзисторов:

• NPN – ток течет от коллектора к эмиттеру при подаче положительного сигнала на базу.
• PNP – ток течет от эмиттера к коллектору при подаче отрицательного сигнала на базу.

При небольшом токе на базе транзистора можно управлять большим током между эмиттером и коллектором, что делает его дополнительным усилителем и переключателем.

Основные характеристики

1. Коэффициент усиления (hFE, β) – показывает, во сколько раз транзистор оказывает входной ток.
2. Максимальный ток коллектора (Ic, А) – наибольший ток, который может быть подведен через транзистор.
3. Напряжение насыщения (Vce, В) – напряжение, при котором транзистор полностью открыт.

Виды транзисторов

• Биполярные (BJT) – используются в обычных приборах, усилителях.
• Полевые (MOSFET, JFET) – управляются напряжением, широко применяются в цифровых схемах и источниках питания.
• Дарлингтон – мощные транзисторы с высоким коэффициентом усиления.

Применение транзисторов

• Усиление сигналов (радиоприемники, аудиотехника).
• Коммутация цепей (автоматические системы, логика микроконтроллеров).
• Генерация частот (радио, передатчики).
• Импульсные блоки питания (зарядные устройства, преобразователи напряжения).

Пример: транзистор BC547 можно использовать для управления реле от микроконтроллера Arduino.

Транзисторы — это основа современной электроники, без них невозможно представить работу компьютеров, мобильных устройств и бытовой техники.

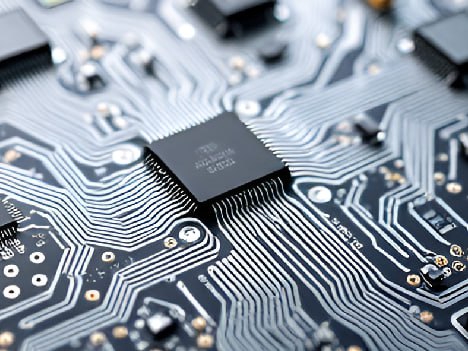

Микроконтроллеры

Микроконтроллер — это компактное программируемое устройство, управление которым осуществляется электронными цепями. Он представляет собой мини-компьютер на одном кристалле, включающий процессор, память и порты ввода-вывода.

Основные характеристики

1. Тактовая частота (МГц, ГГц) – скорость работы процессора.
2. Объём памяти (ОЗУ, ПЗУ, флэш-память) – хранение программ и данных.
3. Количество портов ввода-вывода – для подключения датчиков, кнопок, дисплеев и других компонентов.
4. Наличие периферии – встроенные модули (АЦП, таймеры, UART, I2C, SPI).

Виды микроконтроллеров

• 8-битные (например, ATmega328 в Arduino) – простые, энергоэффективные, адаптированные для базовых проектов.
• 16-битные (MSP430, PIC) – более производительные, применяются в промышленной автоматике.
• 32-битные (STM32, ESP32) – мощные, например, сложные вычисления и сети.

Применение микроконтроллеров

• Автоматизация (умный дом, робототехника).
• Встраиваемые системы (бытовая техника, автомобильная электроника).
• Программируемое устройство (Arduino, Raspberry Pi).

Микроконтроллеры делают электронику «умной» и позволяют реализовывать инновационные проекты даже новичкам.

После знакомства с базовыми компонентами пора переходить к практике. В этом разделе разберем, какие фундаментальные законы нужно знать, как собрать свои первые схемы и какие инструменты пригодятся для экспериментов.

Изучение основных законов

1. Закон Ома – определяет связь между током, напряжением и сопротивлением в цепи: I = U / R, где I — сила тока (А), U — напряжение (В),
   R — сопротивление (Ом). Пример: если у вас батарея на 9 В и резистор 1 кОм, то ток в цепи будет: I = 9 В / 1000 Ом = 0.009 А (9 мА). Этот закон позволяет рассчитать параметры компонентов для схем.
2. Первый закон Кирхгофа (закон токов): сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из него. То есть токи в узле не могут "исчезать" или "появляться" из ниоткуда.
3. Второй закон Кирхгофа (закон напряжений): сумма падений напряжения в замкнутом контуре равна сумме ЭДС (источников напряжения). Пример: если в цепи есть батарея на 9 В и два последовательно соединенных резистора по 1 кОм, то на каждом из них будет падение 4.5 В. Эти законы нужны для анализа сложных схем, где несколько ветвей.

Инструменты и оборудование для начинающего электронщика

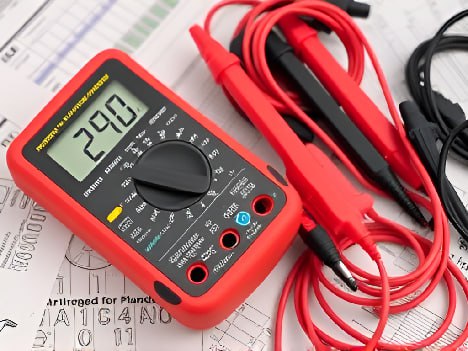

Мультиметр – главный инструмент электронщика

Мультиметр — это прибор, предназначенный для измерения различных электрических параметров, таких как напряжение (в вольтах), ток (в амперах) и сопротивление (в Омах). Он может быть индивидуальным (с изображением на шкале) или цифровым (с дисплеем). Многие мультиметры также могут измерять другие параметры, такие как температура, частота и емкость.

1. Измерение напряжения:

• Установите переключатель на «V» (постоянное DC или переменное AC).
• Подключите черный щуп к «COM», красный — к «VΩmA».
• Приложите щупы к контактам источника напряжения (например, батарейки).
• Если измеряете постоянное напряжение, соблюдайте полярность.

2. Измерение сопротивления:

• Установите мультиметр в режим «Ω».
• Приложите щупы к выводам резистора.
• Если на экране «1» или «OL» – сопротивление слишком велико, увеличьте диапазон.

3. Измерение тока:

• Установите режим «A» (ампер).
• Разорвите цепь и подключите мультиметр в разрыв.
• Будьте осторожны: при измерении больших токов используйте разъем «10A».

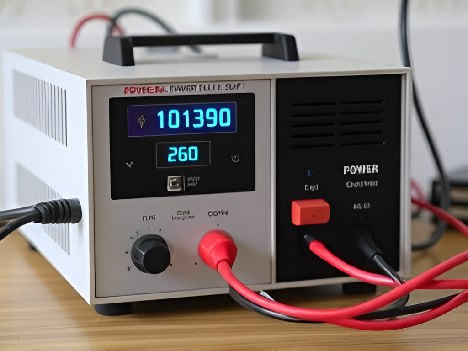

Источник питания

Для питания схем нужен стабильный источник напряжения.

Варианты питания:

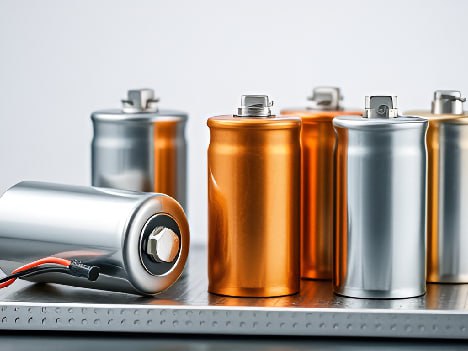

• Батарейки (обычные AA, AAA, «Крона» 9 В) – подходят для простых экспериментов.
• Блоки питания 5В / 12В – подходят для Arduino и других микросхем.
• Лабораторный блок питания** – регулируемый источник, который позволяет задавать напряжение и ток.

Регулируемый блок питания позволяет подстраивать напряжение под нужные компоненты, имеет защиту от перегрузок и короткого замыкания, упрощает тестирование схем.

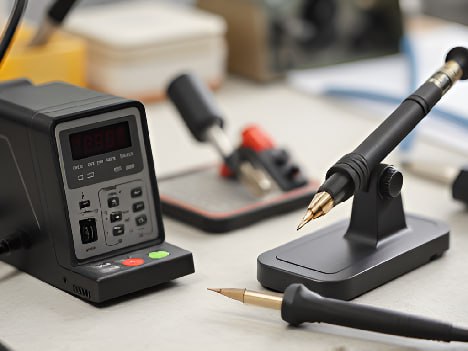

Паяльное оборудование

Если вы хотите не просто собирать схемы на макетной плате, но и делать стабильные соединения, вам понадобится паяльник.

Что нужно для пайки?

• Паяльник (лучше с регулировкой температуры 30–60 Вт).
• Олово (припой) – тонкая проволока с флюсом внутри.
• Флюс – улучшает качество пайки, удаляет окислы.
• Третья рука с увеличительным стеклом – удобный держатель для деталей.
• Отсос припоя и оплетка – для исправления ошибок.

Как правильно паять?

• Очистите контакты от грязи.
• Нагрейте паяльник до 350–400 °C.
• Приложите паяльник к месту соединения, затем добавьте припой.
• Держите контакт 1-2 секунды, пока припой равномерно растечется.
• Дайте соединению остыть, не двигая его.

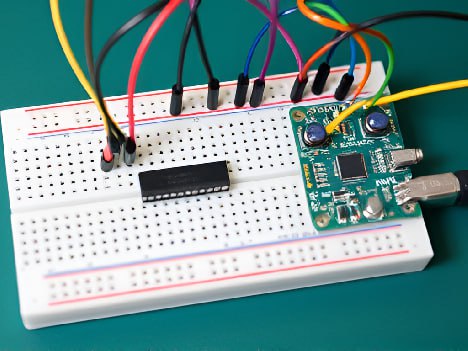

Макетная плата и соединительные провода

Макетная плата (breadboard) — это специальная плата, предназначенная для быстрого и удобного создания электронных схем без пайки. Она состоит из проводов с металлическими контактами внутри, куда можно вставлять компоненты (резисторы, транзисторы, микросхемы и т. д.) и соединять их.

Основные особенности макетной платы:

• Без пайки – все соединения выполняются за счет подпружиненных контактов.
• Многоразовость – компоненты можно легко заменять и изменять схему.
• Группировка контактов – соединения отверстий выполнены таким образом, чтобы облегчить работу.
• Используется с микроконтроллерами – например, с Arduino или Raspberry Pi для быстрого прототипирования.

Чтобы пользоваться макетной платой, сначала подключите питание к длинным горизонтальным линиям по бокам, где обычно обозначены «+» и «-». Вертикальные ряды отверстий служат для соединения компонентов между собой. Вставляйте детали в отверстия, следя за правильным подключением, и соединяйте их проводами, избегая коротких замыканий.

Плюсы макетной платы:

• Можно легко менять схему без пайки.
• Подходит для экспериментов с Arduino, Raspberry Pi.
• Позволяет быстро проверять работоспособность схем.

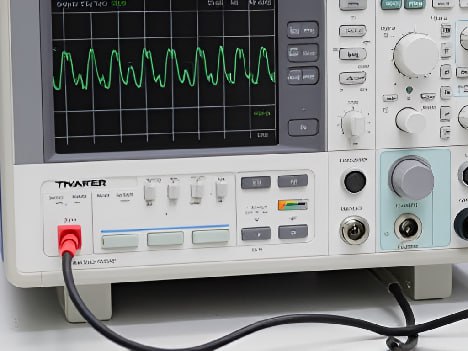

Осциллограф

Осциллограф — это прибор, который позволяет измерять и отображать электрические сигналы во времени. Он показывает график изменения напряжения, где по горизонтальной оси откладывается время, а по вертикальной — напряжение. С его помощью можно анализировать форму сигнала, измерять направления и измерения, а также выявлять неисправности в электрических схемах. Осциллографы бывают автономными, цифровыми и портативными, в зависимости от задач и условий использования.

Что можно измерять с помощью осциллографа?

• Форму сигнала (синус, прямоугольник, пила).
• Частоту и амплитуду колебаний.
• Шумы и помехи в цепи.

Для начинающих подойдут USB-осциллографы, которые работают с компьютером.

Вывод

Ваши первые шаги в электронике должны быть простыми и понятными. Для старта в электронике вам достаточно мультиметра, макетной платы и источника питания. Если планируете паять – приобретите паяльник. Осциллограф понадобится, если вы решите глубже изучать сложные сигналы. Знание работы компонентов поможет вам понимать схемы и создавать собственные проекты. Начните с простых экспериментов — попробуйте зажечь светодиод через резистор, сгладить питание с помощью конденсатора или включить лампочку через транзистор. Начните с законов, попробуйте базовые схемы с LED и транзисторами, экспериментируйте на макетной плате.
