Какие инструменты нужны
для работы с электроникой?

Пайка — ключевой процесс при работе с электроникой. Для этого нужны:

1.1. Паяльник

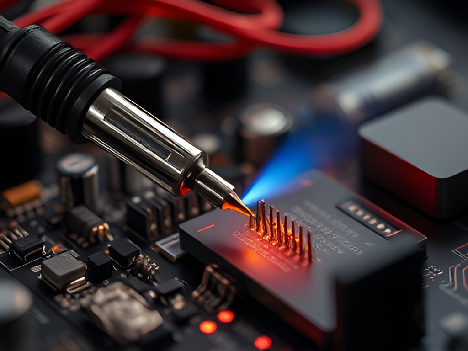

Паяльник — основной инструмент для соединения электронных компонентов. При выборе паяльника следует учитывать:

• Мощность – для работы с электроникой обычно достаточно 30-60 Вт.
• Регулировка температуры – удобна при работе с разными видами припоя.
• Тип жала – сменные наконечники разных форм позволяют выполнять точные работы.

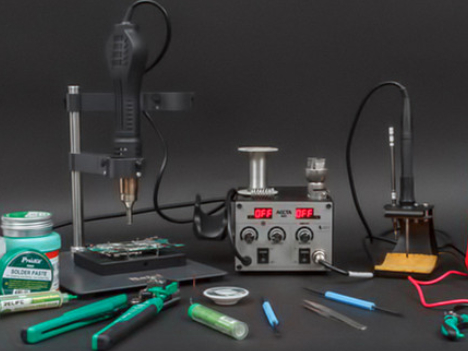

1.2. Паяльная станция

Паяльная станция – это усовершенствованный инструмент, который позволяет регулировать температуру пайки и поддерживать ее на стабильном уровне. Преимущества:

• Точная настройка температуры – предотвращает перегрев компонентов.
• Разные типы жал – расширяют возможности пайки.
• Антистатическая защита – важна при работе с чувствительными микросхемами.

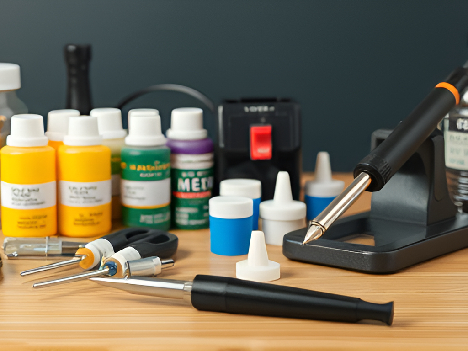

1.3. Расходные материалы для пайки

Для качественной пайки необходимы:

• Припой (олово-свинцовый или бессвинцовый) – используется для соединения компонентов. Оптимальный вариант – припой с содержанием 60% олова и 40% свинца или бессвинцовый вариант (например, с оловом, медью и серебром).
• Флюс – предотвращает окисление контактов и улучшает растекание припоя. Бывает в жидкой, гелевой и твердой формах.
• Канифоль – натуральный флюс, часто используется при ручной пайке.
• Паяльная паста – применяется для поверхностного монтажа (SMD-компонентов), облегчая пайку мелких элементов.
• Жалоочистители – губки или металлические стружки для удаления нагара с жала паяльника.
• Изопропиловый спирт – используется для очистки платы после пайки, удаляет остатки флюса и других загрязнений.

1.4. Инструменты для удаления припоя

При ошибках в пайке или замене компонентов необходимо уметь удалять припой:

• Оплетка для удаления припоя – впитывает лишний припой с контактных площадок.
• Вакуумный отсос (паяльный насос) – удаляет расплавленный припой за счет разреженного воздуха.

1.5. Техника работы с паяльником

Правильное использование паяльника повышает качество пайки и долговечность соединений. Основные рекомендации:

1. Подготовка паяльника – перед началом работы нагрейте паяльник и очистите жало.
2. Нанесение флюса – перед пайкой нанесите флюс на контактные площадки и выводы компонентов.
3. Прогрев соединения – паяльник должен одновременно касаться выводов компонентов и контактных площадок.
4. Добавление припоя – поднесите припой к месту соединения, не касаясь его жалом паяльника, чтобы он равномерно растекся.
5. Удаление паяльника – уберите паяльник, когда припой равномерно покроет соединение, и дайте ему остыть.
6. Очистка соединений – удалите остатки флюса с платы с помощью изопропилового спирта.
7. Проверка пайки – убедитесь, что соединение прочное, нет коротких замыканий и дефектов.

Измерительные приборы необходимы для диагностики, проверки работоспособности схем и выявления неисправностей. Рассмотрим основные устройства:

2.1. Мультиметр

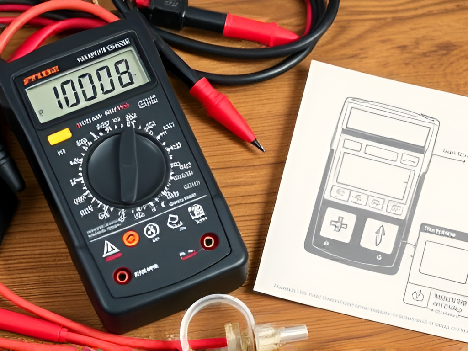

Мультиметр – это один из самых универсальных инструментов в электронике, который позволяет измерять различные параметры электрических цепей:

• Напряжение (вольтметр) – позволяет проверить уровень питания цепи (DC и AC режимы), что помогает диагностировать неисправности, например, плохие контакты или недостаток питания.
• Сопротивление (омметр) – используется для проверки работоспособности резисторов, поиска обрывов в цепи, а также диагностики катушек, датчиков и других элементов.
• Сила тока (амперметр) – измеряет потребляемый ток, что важно при проверке энергопотребления устройства или выявлении коротких замыканий.
• Целостность цепи (прозвонка) – проверяет, есть ли разрыв в цепи, сопровождая это звуковым сигналом.
• Дополнительные функции – в продвинутых моделях мультиметров могут быть встроенные термопары для измерения температуры, измерители емкости конденсаторов, тестеры транзисторов и даже анализаторы частоты сигналов.

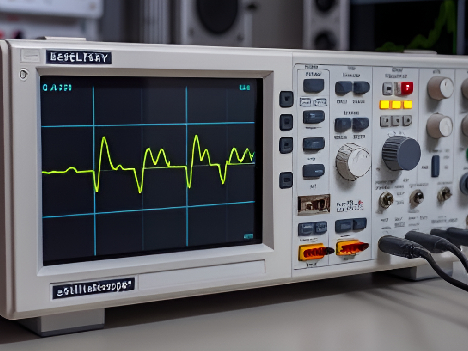

2.2. Осциллограф

Осциллограф – это прибор, позволяющий визуализировать электрические сигналы. Он необходим при работе с высокочастотными схемами, цифровой электроникой и микроконтроллерами. Основные параметры:

• Частотный диапазон – определяет, какие сигналы можно анализировать. Для базовых задач подойдут модели с полосой пропускания 50-100 МГц.
• Число каналов – осциллографы бывают одно-, двух-, четырех- и многоканальными, что позволяет анализировать несколько сигналов одновременно.
• Разрешение и точность – влияет на качество отображения формы сигнала.

Осциллографы применяются для анализа аналоговых и цифровых сигналов, определения неисправностей в цепях питания, исследования работы микроконтроллеров и процессоров и проверки работы фильтров, усилителей и других аналоговых схем.

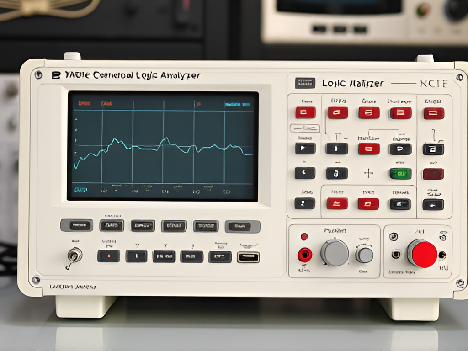

2.3. Логический анализатор

Логический анализатор – это инструмент, предназначенный для работы с цифровыми сигналами. В отличие от осциллографа, он фиксирует логические уровни (0 и 1) и помогает анализировать работу цифровых устройств. Основные характеристики:

• Частота дискретизации – определяет, с какой скоростью анализируются сигналы.
• Число каналов – обычно от 8 до 32, что позволяет анализировать несколько сигналов одновременно.
• Совместимость с интерфейсами – многие анализаторы поддерживают популярные протоколы передачи данных (I2C, SPI, UART, CAN и другие).

Логический анализатор применяется для отладки цифровых схем, декодирования и анализа протоколов связи, поиска ошибок в передаче данных между микроконтроллером и периферийными устройствами.

2.4. Генератор сигналов

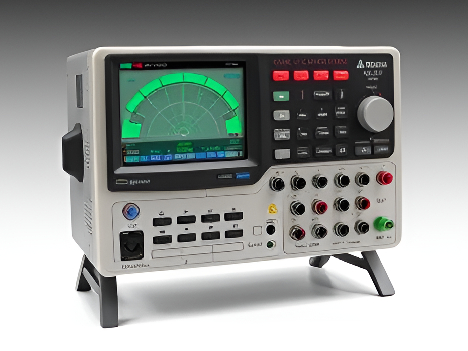

Генератор сигналов – это устройство, создающее электрические сигналы различных форм. Он используется для тестирования схем и проверки их реакции на входные сигналы. Типы генераторов:

• Аналоговые (функциональные) – создают простые сигналы (синус, меандр, треугольник).
• Цифровые (DDS) – программируемые генераторы, способные формировать сложные сигналы и изменять параметры в реальном времени.

Генераторы сигналов применяются для проверка работы усилителей и фильтров, тестирования цифровых схем и микроконтроллеров, настройки и калибровки измерительных приборов.

2.5. Лабораторный блок питания

Лабораторный блок питания – это регулируемый источник напряжения и тока, необходимый для тестирования электронных схем. Основные параметры:

• Диапазон напряжения – обычно от 0 до 30 В, в продвинутых моделях – до 60 В и выше.
• Максимальный ток – чаще всего от 2 до 10 А, что позволяет работать как с низковольтными, так и с более мощными устройствами.
• Функция стабилизации – обеспечивает постоянное напряжение или ток, предотвращая повреждение компонентов.

Лабораторный блок питания применяется для питания макетных схем и устройств, проверки потребляемого тока и защиты от перегрузок, поиска коротких замыканий в схемах.

Помимо паяльного оборудования и измерительных приборов, для работы с электроникой необходимы инструменты для монтажа и ремонта. Они помогают собирать, разбирать и модифицировать схемы, а также обеспечивают точность при работе с мелкими компонентами.

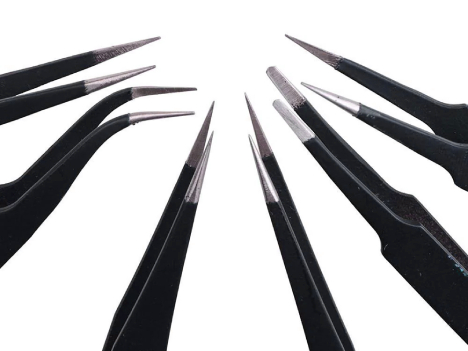

3.1. Пинцеты

Пинцеты используются для захвата и установки мелких компонентов, особенно в SMD-монтаже. Основные виды:

• Прямые пинцеты – подходят для стандартных операций.
• Изогнутые пинцеты – удобны для работы в труднодоступных местах.
• Антистатические пинцеты – защищают чувствительные микросхемы от электростатического разряда (ESD).

3.2. Бокорезы и кусачки

Используются для обрезки выводов компонентов, проводов и кабелей. Различают:

• Мини-бокорезы – предназначены для точной работы с мелкими деталями.
• Кусачки для толстых проводов – применяются для разрезания кабелей и толстой обмотки.

3.3. Пассатижи и круглогубцы

• Пассатижи – универсальный инструмент для удержания, сгибания и обжима проводов.
• Круглогубцы – полезны для создания колец и изгибов в проводах.

3.4. Отвертки и шестигранники

Различные электронные устройства закрепляются винтами, требующими специфических отверток:

• Крестовые и плоские отвертки – стандартные инструменты для работы с винтами.
• Торцевые отвертки (Torx, Hex, Pentalobe) – применяются для разборки сложных устройств (например, ноутбуков и телефонов).
• Отвертки с храповым механизмом – облегчают закручивание и откручивание винтов.

3.5. Третья рука с лупой

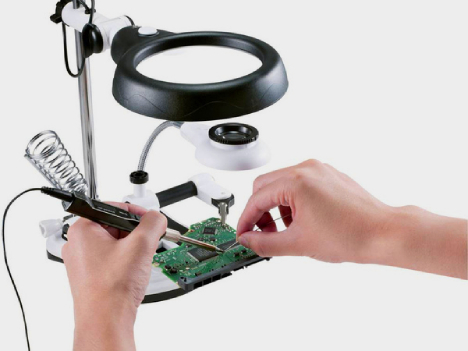

Это приспособление с зажимами и увеличительным стеклом помогает фиксировать платы и компоненты при пайке, освобождая руки мастера.

3.6. Вакуумный пинцет

Полезен при работе с миниатюрными компонентами, позволяя поднимать и устанавливать детали без механического повреждения.

3.7. Термоусадочные трубки и термофен

• Термоусадочные трубки используются для изоляции соединений.
• Термофен помогает усадить трубку и используется для демонтажа компонентов.

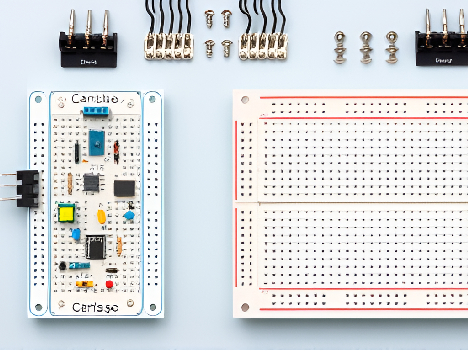

3.8. Макетные платы и зажимы

• Макетные платы (breadboard) – позволяют собирать временные схемы без пайки. Используются для тестирования и прототипирования схем на базе микроконтроллеров и других компонентов.
• Зажимы типа "крокодил" – удобны для быстрого подключения компонентов, проверки напряжения, соединения проводов и тестирования электрических цепей.
• Пружинные клеммные колодки – обеспечивают быстрое соединение проводов без пайки и используются для сборки прототипов.
• Прототипные печатные платы (Perfboard, Veroboard) – применяются для создания постоянных схем без необходимости разработки полноценной печатной платы.
• Радиомонтажные стойки и держатели – используются для фиксации плат и компонентов во время сборки или тестирования.

4.1. Припой

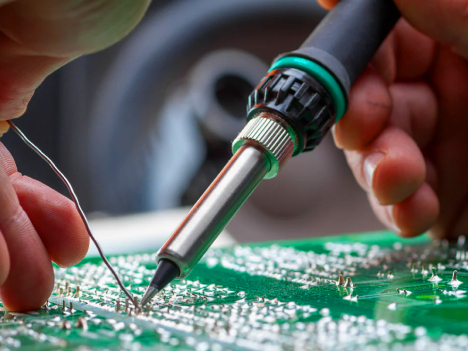

Припой – это металлический сплав, используемый для соединения элементов схем. Основные типы припоя:

• Оловянно-свинцовый (Sn-Pb) – наиболее распространённый, обладает хорошей текучестью и надежностью соединения.
• Бессвинцовый (Sn-Ag-Cu) – более экологичный вариант, но требует более высокой температуры пайки.
• Припой с флюсом внутри – содержит специальный состав для улучшения смачивания контактов.

4.2. Флюс и очистители

Флюс используется для удаления окислов и улучшения качества пайки:

• Канифоль – классический флюс, подходит для большинства работ.
• Жидкие флюсы (RA, RMA, No-Clean) – обеспечивают чистую пайку без необходимости последующей очистки.
• Флюсовая паста – используется для поверхностного монтажа (SMD) и сложных соединений.
• Очистители флюса – специальные жидкости для удаления остатков флюса и предотвращения коррозии.

4.3. Оплетка для удаления припоя и паяльный насос

• Оплетка (Desoldering Braid) – медная лента, впитывающая лишний припой с платы.
• Паяльный насос – механическое устройство для быстрого удаления припоя при демонтаже компонентов.

4.4. Термоусадочная трубка и изолента

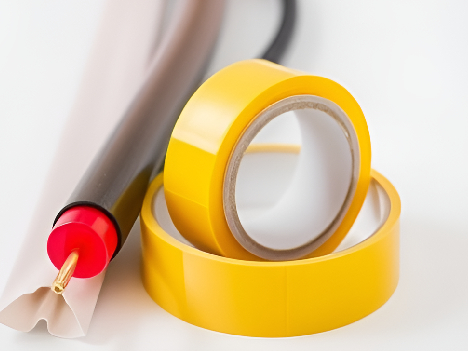

• Термоусадочная трубка – используется для изоляции соединений и защиты от механических повреждений.
• Изолента (ПВХ, тканевая, термостойкая) – применяется для защиты проводов и соединений.

4.5. Проводники и соединительные элементы

• Монтажные провода – используются для соединения компонентов, бывают различной толщины и гибкости.
• Шлейфы и разъемы – применяются для быстрого подключения модулей и микросхем.
• Прототипные перемычки – удобны для работы с макетными платами.

4.6. Печатные платы (PCB)

• Готовые платы – заводского изготовления, предназначенные для конкретных схем.
• Прототипные платы (Perfboard, Veroboard) – используются для сборки схем без необходимости травления.
• Фоторезист и ЛУТ-плёнки – применяются при самостоятельном изготовлении печатных плат.

4.7. Термопаста и радиаторы

• Термопаста – улучшает теплоотвод между микросхемами и радиаторами.
• Радиаторы и термопрокладки – используются для охлаждения мощных компонентов (транзисторов, процессоров, микросхем питания).

4.8 Крепежные элементы

• Винты, гайки и стойки – применяются для фиксации плат и модулей в корпусах.
• Пластиковые стяжки – удобны для организации проводов.
• Клеевые составы (цианоакрилат, эпоксидная смола) – используются для фиксации компонентов.

Современная электроника часто включает программируемые микроконтроллеры и процессоры, что требует специального оборудования и программного обеспечения для их настройки и тестирования. Рассмотрим основные инструменты для программирования и отладки.

5.1. Отладочные платы и микроконтроллеры

• Arduino – популярная платформа для начинающих, подходит для быстрого прототипирования и обучения.
• Raspberry Pi – мини-компьютер, используемый для более сложных задач, таких как обработка данных, работа с камерами и сенсорами.
• ESP8266 / ESP32 – микроконтроллеры с Wi-Fi и Bluetooth, широко применяемые в IoT-проектах.
• STM32 – мощные микроконтроллеры для профессиональных решений.

5.2. Программаторы и отладочные устройства

• USBASP и AVRISP – используются для программирования микроконтроллеров AVR (например, ATmega, ATtiny).
• ST-Link – отладчик и программатор для STM32.
• J-Link – универсальный отладчик для ARM-микроконтроллеров.
• ESP-Prog – программатор для ESP8266/ESP32.

5.3. Программное обеспечение для разработки (IDE)

• Arduino IDE – среда разработки для плат Arduino.
• PlatformIO – мощная кроссплатформенная IDE с поддержкой множества микроконтроллеров.
• STM32CubeIDE – среда разработки для STM32.
• Keil, IAR Embedded Workbench – профессиональные среды для ARM-микроконтроллеров.
• Micropython, CircuitPython – используются для программирования микроконтроллеров на Python.

5.4. Отладка и диагностика кода

• Последовательный монитор (Serial Monitor) – встроен в Arduino IDE, используется для вывода данных с микроконтроллера.
• Логические анализаторы (Saleae Logic, OpenLogic) – помогают отлаживать цифровые сигналы.
• Oscilloscope с функцией декодирования протоколов – позволяет анализировать шины данных, такие как I2C, SPI, UART.
• GDB Debugger – мощный инструмент для пошаговой отладки кода.
